열 가소성 폴리우레탄 수지 실리콘 고무 O링

제품 소개

실리콘 피스톤 밀봉 또는 실리콘 피시ㅡ톤 링은 유체 실링을 위한 공기이고 유압 실린더에서 사용됩니다. 약간의 실리콘 로드 봉지 프로파일은 비슷한 내부자와 외부 실링 기하학으로 설계됩니다. 그러므로, 그들은 또한 피스톤 밀봉으로서 사용될 수 있습니다.

품질 규격

실리콘 피스톤 링은 실리콘 고무 O링 보다 긴 수명 수명을 가지고 있는 왕복 봉지 장치에서 사용됩니다.

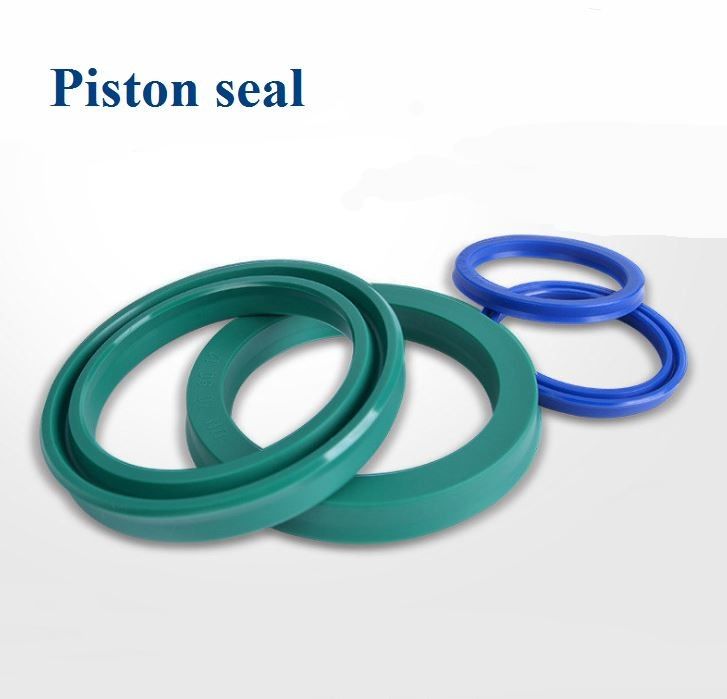

물품 사진

실리콘 피스톤 밀봉이 특별히 유동적 전력 적용을 위해 설계된다고, 이러한 화합물은 입기 위한 예외적 저항과 우수한 압출 성을 제공합니다. 사실상 전체 미디어로 적합하게, 그들은 극단온도에 큰 성능을 증명합니다.

유체가 실린더 헤드를 가로질러 흘러나오는 것을 예방하면서, 실리콘 피스톤 밀봉은 실린더 내경에 반대하여 실린더 헤드와 밀봉에 내부입니다. 이것은 압력이 실린더가 연장되거나 수축하게 하면서, 피스톤에서 일 측에 쌓아 올리도록 허락합니다. 실리콘 피스톤 밀봉은 일반적으로 (단지 일 측 위의 압력 연기) 단동 유압 안으로 분류되고 복동 유압 (양쪽에 작용하는 압력)이 밀봉합니다. 실리콘 피스톤 밀봉 횡단면은 Ｙ 프로필이며, 그것이 봉합, 회전하는 것고 압입 작업을 위해 설계됩니다.

실리콘 피스톤 밀봉은 주로 중앙 몰드 판으로 실리콘 고무 압축 몰드 압형 또는 LSR 사출 성형 (림)에 의해 만들어집니다. 실리콘 피스톤 밀봉은 다른 고무 플런저들 밀봉과 비교해서 고리를 보유하지 않고 봉합, 수명과 동작 압력 제한에 더 나으며, 그것이 주로 NBR 또는 PU 충돌로 만들어집니다.

기록 :

1. 그것이 장치가 일하고 있을 때 회전할 것이기 때문에 실리콘 피스톤 밀봉의 수익 & 가장자리는 실리콘 고무 섬광 (거친 부분)을 가지고 있어서는 안됩니다. 실링 기능을 위해, 실리콘 피스톤 밀봉은 특히 실에지를 위해, 디자인과 치수 허용치에서 요구하고 있습니다.

2. 중앙 몰드 판은 처리로 닳을 도구를 줄임으로써 처리된 챔퍼입니다. 그러므로 절단 공구는 자주 바뀔 필요가 있습니다.

실리콘 피스톤 밀봉 특성 :

우수 실링

더 적은 마찰과 부드러운 움직임

좋은 압박 저항과 넓은 적용 가능한 압력 범위

단순 구조와 저비용

용이한 설치

실리콘에 피스톤 밀봉과 Ｙ 프로파일 링이 원리를 밀봉합니다

열린 입술에 의존할 때, 중간 압력, 더 높은 압력, 더 큰 접촉 압력 하에 성수기 " 접촉 응력을 생산하면서, Ｙ 벨소리는 선형 접촉에서 커플링 표면을 첨부합니다. 연결부가 동작 속도에 상대 운동을 할 때, 액형 막을 밀봉하는 레이어는 밀봉 립과 슬라이딩 결합 표면, 그러므로 생산하는 밀봉 효과 사이에 형성됩니다. 입혀진 입술을 밀봉한 후, 그것은 중간 압력에 의해 초래된 자동 보상 능력을 가집니다.

피스톤 밀봉과 Ｙ는 샤프트를 위한 사이드 립으로 떠들썩합니다. 각각 왕복 운동 뒤에, 작은 액체 (워크 매체)은 메인 립과 사이드 립 사이에 남아 있습니다. 증가하고 있는 왕복 운동으로, 마침내 특별한 포위 공격 분야를 형성하면서 ", 잔해액은 메인 립과 사이드 립 사이에 방으로 가득 찰 것입니다.

메인 립이 작업의 주에 있는 동안, 그것의 압력은 포위 공격 지역에서 " 액체의 비압축성으로 인해 작은 챔버에서 동작 압력 보다 더 높습니다. 지금, 사이드 립과 커플링 표면 사이의 접촉 응력은 메인 립과 커플링 표면 사이의 접촉 응력 보다 또한 더욱 강합니다.

그러므로 Ｙ 고리 실링 성능을 향상시키는 믿을 만한 부착 조건을 형성하면서, 축 연장은 작은 챔버로 되돌아가는 포위 공격 지역에서 " 액체를 강행합니다. 포위 공격 분야에서 " 더 높은 압력, 커플링 표면 위의 사이드 립으로부터의 더 큰 접촉 응력과 봉합은 있을 것입니다

더 잘.

Ｙ 벨소리 애플리케이션

입술 입가는 설치 Ｙ 벨소리 동안 더 높은 압력과 측으로 향하여야 합니다. 단지 이런 방식으로, Ｙ 벨소리는 밀봉 효과를 발생시킬 수 있습니까.

미끄러져 움직이는 연결부 사이의 적당한 제거는 Ｙ 벨소리 뿌리가 기재 플라스틱 변형 때문에 고압 하에 봉합 커플링 표면의 간헐 속으로 밀려들어 가는 것을 예방하기 위해 제어되어야 합니다.

동작 압력이 Ｙ 고리의 생활을 보장해서, 16 MPa 이상인 Ｙ 고리에 대해서 말하자면

전폭, 서클립은 기반이 적당한 제거 속으로 밀려들어 가는 것을 예방하기 위해 밀봉 링의 기반에 설치되어야만 합니다.

움직이는 안정을 유지하고 왕복 운동 동안 전복 & 왜곡을 회피하기 위해, 원조환은 Ｙ 벨소리 입술에 설치될 수 있습니다.

립 실과 Ｙ는 원조환으로 떠들썩합니다
